mod Hd ide playstation 2 slim V12
copiado do do site :http://www.forumgames.com.br/forum/index.php?showtopic=24102
Baseado nas constantes duvidas da galera aqui do fórum somado a minha vontade de colocar um HD no V12, decidi fazer esse tutorial, com o intuito de ajudar a todos que desejam por um HD em um V12 e consequentemente fazer com que a instalação seja algo menos penoso possível. Foi um longo caminho até eu concluir a minha instalação e como produto, esse tutorial. Não me responsabilizo por eventuais danos ao seu PS2, fica implícito nesse tutorial que os passos a seguir devem ser executados por um técnico capacitado ou por um individuo que tenha experiência com soldas e eletrônica.
Introdução
Mãos a obra!

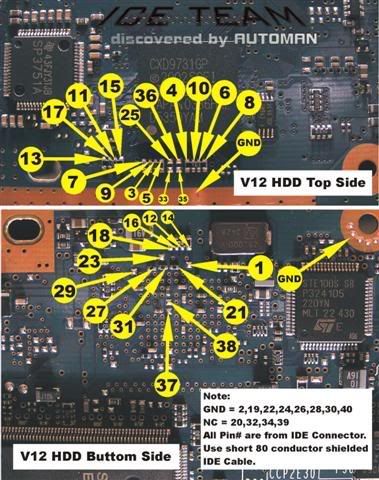

Eu optei por uma solução limpa, sem flats ou fios pendurados e sem a fonte do PC. Para aqueles que desejam apenas soldar o flat, não tem muito o que dizer sobre a montagem, apenas siga o esquema, mas recomendo que leiam a seção considerações finais, para que sejam esclarecidas eventuais duvidas. O esquema usado foi o do AUTOMAN:
1° Etapa: Preparação

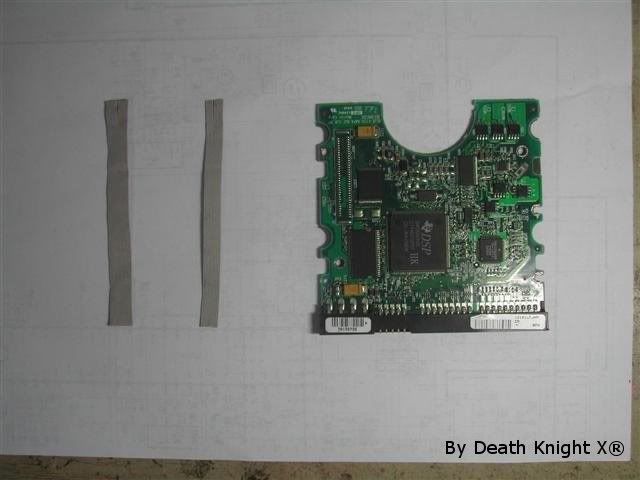

Será necessário um flat de 80 vias, um flat de 40 vias, 4 parafusos (de um joystick, por exemplo) e um conector IDE, onde a maneira mais fácil de conseguir um, seria através de uma controladora de HD apta para a remoção de componentes. Pode também ser removido de sucatas de placa mãe. Corte um pedaço do flat de 80 vias com aproximadamente 6cm de comprimento e em seguida, separe esse pedaço em duas partes, uma com 16 fios e uma com 12 fios:
Redimensionado em 94% (640 x 480) - Clique para ampliar
O flat com 12 fios será denominado FLAT 1, que são da seqüência de ligações da parte de baixo da placa do PS2. O flat com 16 fios será denominado FLAT 2 que são as ligações da parte de cima da placa do PS2.
2°Etapa: Soldagem dos fios
Solde o FLAT 1 na parte de baixo da placa do PS2 seguindo a sequência das ligações do esquema mostrado na introdução.
Exemplo: as primeiras ligações da parte de baixo da placa estão denominadas como 1, 14, 12, 16 e 18, logo o primeiro fio do FLAT 1 vai no 1, o segundo fio vai no 14, o terceiro fio vai no 12, o quarto fio vai no 16 e assim por diante.

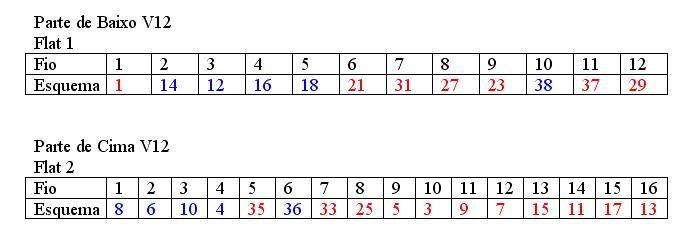

Para o FLAT 2, a mesma regra se aplica, as primeiras ligações da parte de cima da placa estão denominadas como 8, 6, 10 e 4, assim o primeiro fio do FLAT 2 vai no 8, a segundo no 6, a terceiro no 10, a quarto no 4 e assim sucessivamente. Abaixo segue a tabela com a seqüência que eu elaborei para essas ligações e que eu recomendo que se siga a tabela a quem se propõe a montar, pois essa seqüência mais tarde favorece a arrumação na hora de fechar o game e evita fios soltos ao longo da montagem, mas sintam-se a vontade caso encontre um método que julgue mais fácil. Recomendo que se juntem os terras afim de que se tenha apenas um fio para o GND a ser ligado na placa. Depois de soldar ambos os flats e terem certeza de que estão bem soldados (façam o teste de continuidade com o multímetro!), recomendo que se colem os fios com superbonder para evitar que os mesmos se soltem ao longo da montagem.
Redimensionado em 89% (677 x 229) - Clique para ampliar

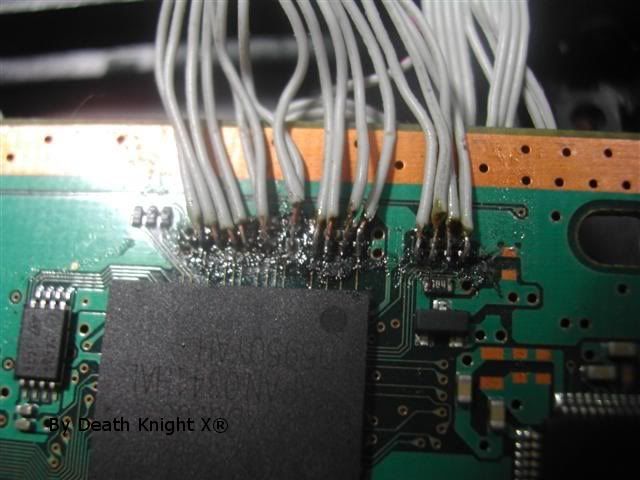

FLAT 1 soldado na placa:
Redimensionado em 94% (640 x 480) - Clique para ampliar
FLAT 2 soldado na placa:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Ambos os flats devidamente soldados:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Redimensionado em 94% (640 x 480) - Clique para ampliar
4° Etapa: Soldagem do Conector IDE

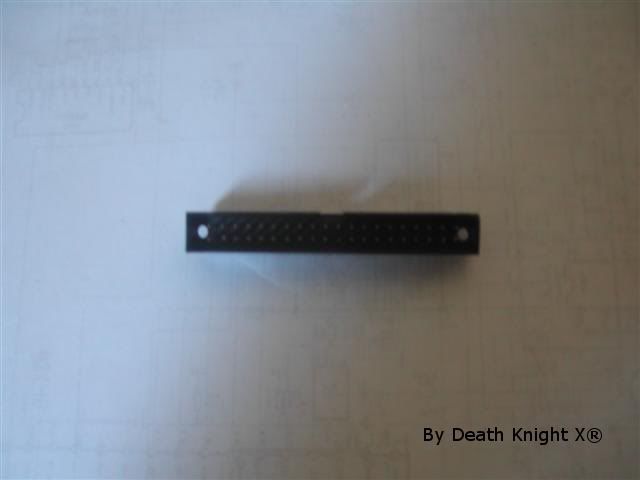

Agora se deve soldar a outra extremidade dos fios no conector IDE. Recomendo que antes de soldar o conector IDE, faça dois furos nas extremidades do conector, esses furos serão necessários na etapa 7. Observe a figura:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Tenha atenção na hora de fazer os furos, pois entrará parafusos nos mesmos, o parafuso tem que entrar numa maneira que não encoste nos pinos do conector e que consequentemente não cause curto.
Com a placa para cima, o lado do conector que tem um chanfro no meio tem que ser posicionado para cima também, pois os pinos daquele lado são os pinos ímpares e como nos fios da parte de cima da placa predominam os ímpares, começaremos as soldagens pelos fios do FLAT 2. De acordo com o esquema mostrado na introdução comece soldando na seqüência, primeiro o pino 1, depois o pino 3, pino 5 e assim sucessivamente. Terminado todas as soldagens do FLAT 2, vire a placa do PS2 e comece as soldagens do FLAT 1, sempre seguindo a seqüência, pino 2, pino 4, pino 6 e assim por diante.

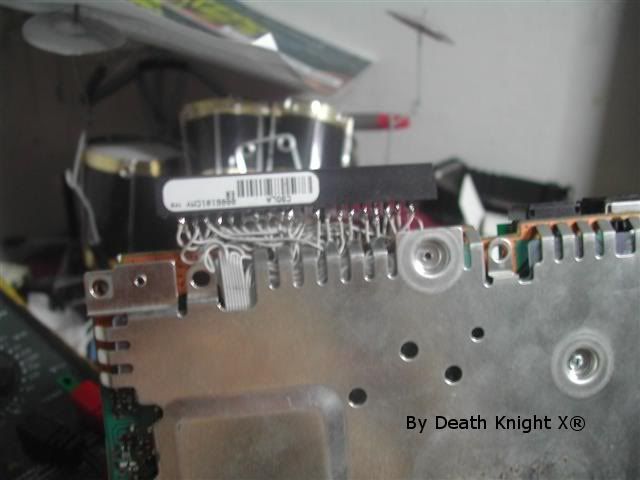

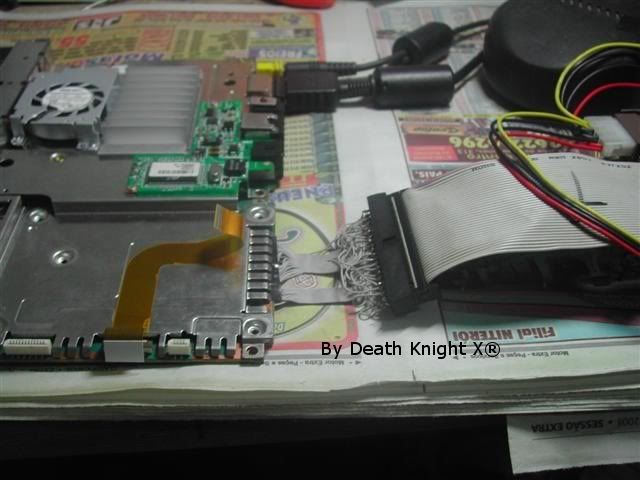

Ao longo dessas soldagens se perceberá que é bem mais fácil soldar os pares do que os ímpares, pelo fato de terem vários pinos pares que são GND. Fazendo todas as ligações corretamente, sempre testando a continuidade das ligações, deve ficar algo parecido com a imagem:
Redimensionado em 94% (640 x 480) - Clique para ampliar
5° Etapa: Teste da montagem

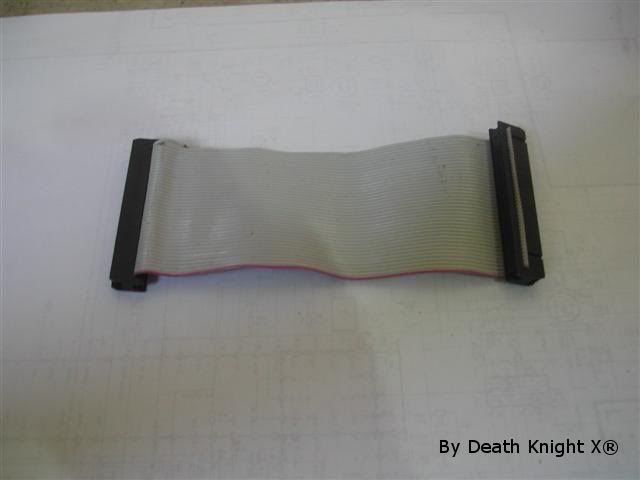

Chegamos na hora do teste! Pegue seu flat de 40 vias, percebe-se que ele possui 3 conectores. Ele será cortado na extremidade da entrada do meio de modo que você terá um flat de dois conectores bem curto:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Arrume uma fonte de PC para testar, olhe para o conector de 20 pinos da fonte e identifique o pino verde, faça um jumper do pino verde com qualquer pino preto (esse jumper pode ser feito com um clipe, por exemplo), após o jumper, ligue o HD em um dos conectores de 4 pinos da fonte e ligue na tomada, o HD deverá ligar. É imprescindível que o HD esteja ligado antes de ligar o PS2! Se forem ligados juntos ou ligar primeiro o PS2, esteja certo que o HD não será detectado.
O ideal para o teste é que se tenha um Memory card com o HDLoader* (Veja em Considerações finais) para dar boot em DEV1, mas pode ser usado outros meios como CD ou pendrive (através do uLaunchelf). Ligue o PS2 e inicie o HDLoader da maneira mais conveniente no momento. Se tudo estiver na mais perfeita ordem, o HDLoader irá detectar seu HD e pedir para formata-lo caso este não esteja. Se já estiver com jogos, será exibida a lista com os mesmos.
Se o seu HD não for detectado, revise principalmente as ligações, veja se não tem nada em curto ou solto e faça o teste novamente.
Redimensionado em 94% (640 x 480) - Clique para ampliar
6°Etapa: Acabamento
Se foi obtido êxito na etapa anterior, vamos agora tratar do acabamento, e assim dar visual elegante a montagem.

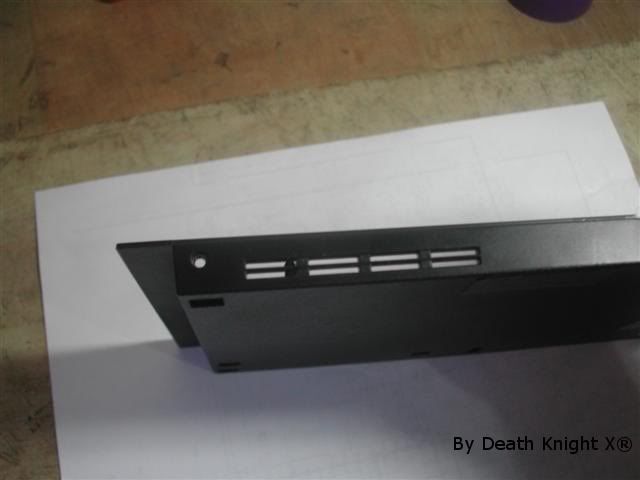

Na carcaça do PS2 na parte de baixo localize as ranhuras de ventilação que ficam na parte de trás na direção do conjunto ótico:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Essas ranhuras serão removidas. É muito importante que se removam essas ranhuras com cortes nas extremidades, pois a parte plástica que será removida será aproveitada no acabamento e por isso deve ter cuidado ao fazer os cortes.

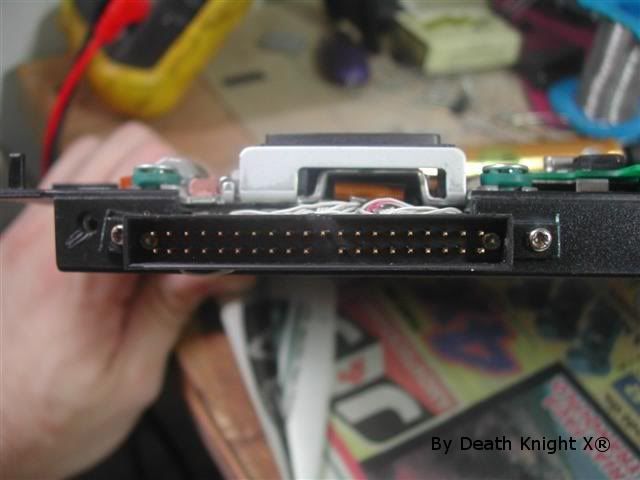

Já tendo feito os furos nas extremidades do conector IDE (se não tiver feito, pode fazer com os fios já soldados, mas exigirá mais cuidado para não soltar nada, caso solte algo, tenha paciência e solde novamente) pegue a tira plástica removida no processo anterior e corte dois pedaços de aproximadamente 1.3 centímetros cada um, faça um furo em cada extremidade desses pedaços, uma das extremidades será parafusada no conector IDE e a outra na carcaça do PS2. A figura deve explicar por si só:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Redimensionado em 94% (640 x 480) - Clique para ampliar

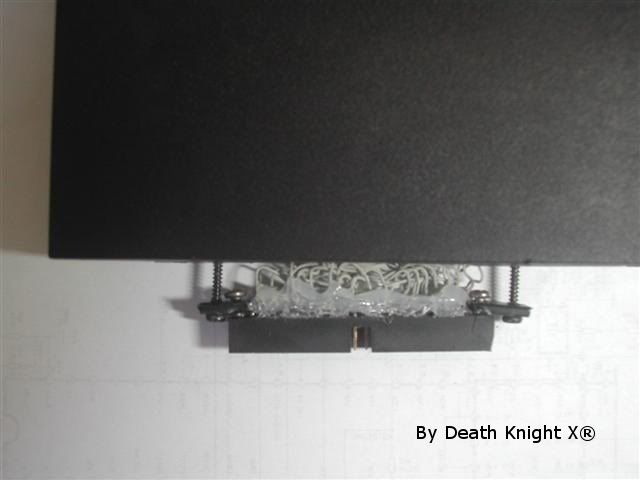

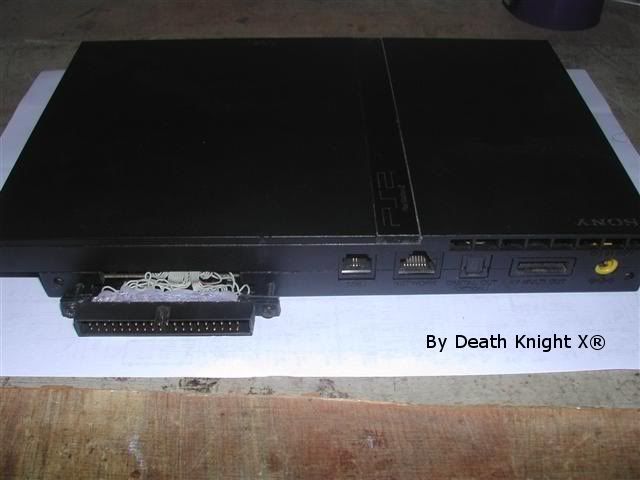

Depois de ter parafusado o conector na carcaça, teste novamente afim de se certificar que está tudo em perfeito funcionamento, obtendo êxito, aplique cola quente nas soldas feitas no conector IDE, teste novamente e então feche o PS2, não aperte excessivamente os parafusos, aperte apenas o suficiente para mantê-lo fechado e com tudo funcionando. Seguindo todas as etapas e obtendo sucesso em todas, será gratificado com algo parecido com as imagens abaixo:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Redimensionado em 94% (640 x 480) - Clique para ampliar
Obs.: Nas duas ultimas imagens, os parafusos são diferentes porque em função de estar sempre desmontando e montando exaustivamente os parafusos gastaram e eu os troquei, as únicas ressalvas ficam pros parafusos da carcaça um pouco maiores e ter parafusado o conector IDE por trás e não pela frente.
7° Etapa: Fonte de Alimentação
Vamos tratar agora de fazer uma fonte de alimentação para o HD. Temos duas linhas, uma 12v e uma de 5v, com cada uma consumindo em média 500mA e 600mA respectivamente. Das soluções que se têm prontas, posso citar fontes de gavetas USB, essas fontes tem ambas as linhas de que se precisa e fornecem em média 2A, ou seja, perfeito para o que precisamos.
Redimensionado em 94% (640 x 480) - Clique para ampliar
Se não se pode comprar uma fonte dessas, faremos uma!

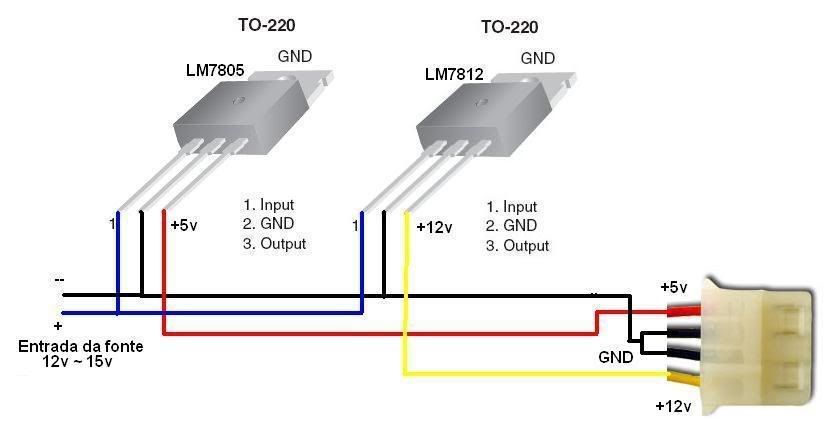

Tenha em mãos qualquer fonte (pode ser fonte de notebook, impressora...) entre 12v e 15v que possa fornecer pelo menos 1.3A e no máximo 1.5A, e através do regulador de tensão LM7805 e LM7812 (use dissipadores neles!) teremos nossa linha de 5v e 12v respectivamente:
Redimensionado em 72% (836 x 432) - Clique para ampliar
Redimensionado em 94% (640 x 480) - Clique para ampliar

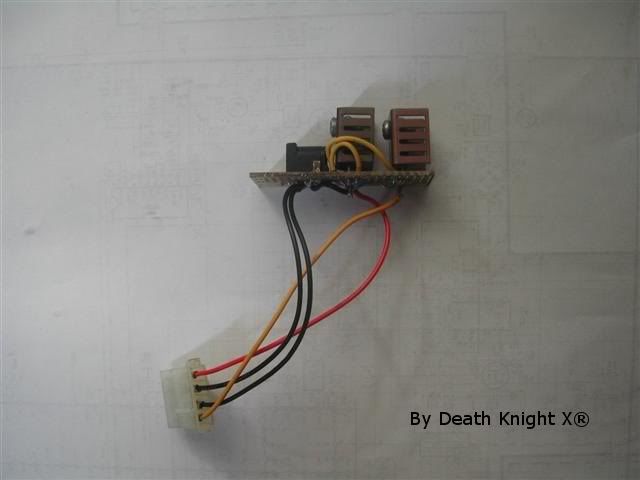

Pronto, uma fonte menor e elegante para o PS2:
Redimensionado em 94% (640 x 480) - Clique para ampliar
Obs: Apesar de funcionar bem, o LM7805 esquenta bastante, por estar funcionando muito próximo dos valores maximos determinados pelo fabricante (apesar de operar próximo do limite, não oferece riscos). Essa é a solução mais simples para se obter as linhas de 5v e 12v com corrente suficiente para alimentar o HD. Estou projetando uma solução mais fria com um outro regulador de tensão, e assim que estiver pronto eu posto aqui.

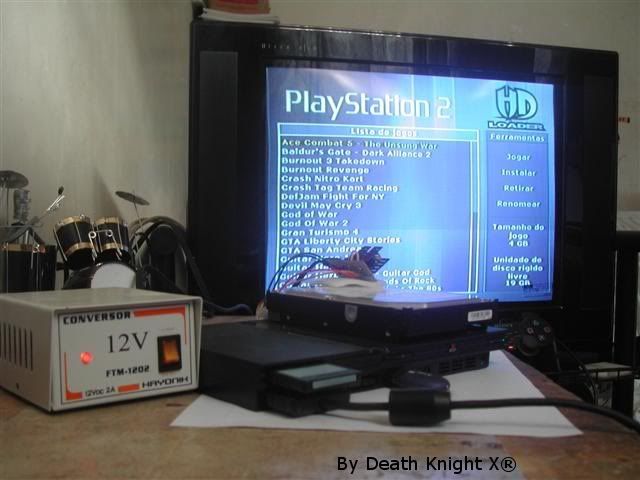

Tudo em funcionamento:
Redimensionado em 94% (640 x 480) - Clique para ampliar
8° Etapa: Considerações Finais
1) Para os que preferem apenas soldar o cabo IDE, faça com um cabo de 40 vias, tendo em vista que é bem mais fácil e tem o mesmo efeito, e funciona exatamente do mesmo jeito, paranóia usar um flat de 80 vias por causa dos terras, com muitos fios as soldas ficam bem mais complicadas e a arrumação dos fios também.
2) Lembre-se de sempre ligar o HD primeiro e alguns segundos depois, ligue o PS2.
3) Baseado na minha montagem, funciona com flat longo sim! Pra quem solda o flat direto eu não tenho como afirmar, mas com o conector na carcaça do PS2 o flat longo funciona.
4)Compre uma gaveta para o HD e ficará perfeito.
5) A única limitação que existe de fato no V12, em relação ao BIOS, é que não é possível BOOT DEV2, não adianta insistir, não funciona em hipótese nenhuma, essa opção foi removida do BIOS do PS2 V12. HDLoader apenas por DEV1, pendrive ou CD.
6) Para os que eventualmente tiverem problemas de formatação, ou seja, toda vez que é iniciado o HDLoader é pedido para formatar ou problemas de detecção do HD ao resetar o PS2, deixo claro que para o HD no V12 ficar livre desse mal é necessário o HDLoader específico para o V12, e isso não se trata de problemas ou limitações no BIOS e sim um problema do HDLoader em determinadas versões.
HDLoader 0.8B V12 Patched
7)Excluíndo a limitação ao DEV2, funciona exatamente igual a um tijolo, tanto a instalação dos jogos (por CD, pela rede...) quando na velocidade de leitura e o funcionamento com Homebrews. Recomendo que instale o uLaunchElf no Memory Card e acesse os demais programas através do HD ou um pendrive
